大型洁净车间中百级区二次加压送风方式的改进及认证 | |||||
作者:黄国章 鄢… 文章来源:解放军第159医院 点击数: 更新时间:2010-8-3 | |||||
大型洁净车间中百级区二次加压送风方式的改进及认证黄国章 鄢烈凤 张合营 摘要本文介绍大型洁净车间中百级区二次加压送风方式、气流组织。由于设计不合理,在调试查测时,百级间压差、温度不符台要求,通过改进后解决了上述问题,且分析了原因。说明了车间布局、净化空调、气流组织的设计、人才素质、技术球平、措施管理在工程中的重要性。 关键词阅读目录: 0 前言

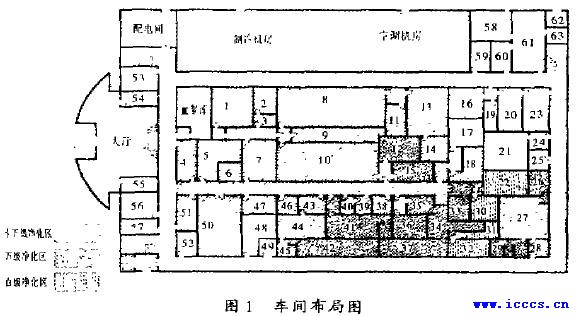

0 前言我国从60年代初至今洁净技术有了很大的发展,在电子、航天、精密机械、化工、冶金、制药、食品、医疗等行业得到了广泛应用。近几年,国家在贯彻《药品生产质量管理规范》(GMP)工作上加大了力度,建立了专门的机构。中心工作是对各生产单位进行GMP认证。认证不合格的停止生产,目的是保障公民的用药安全。作者原所在的济南军区生物制品药物研究所从1995年开始按照GMP要求设计,新建了建筑面积12500平方米,使用面 积5200平方米的低温乙醇蛋白生产车间,并于1997年12月一次性通过国家卫生部验收.1998年11月一次性通过国家GMP认证,取得了合格证书。但在工程施工完成我们进行自认证时,百级工作间的压差不合格,通过改进后达到标准 现将改进认证情况介绍如下,供下步生化制剂车间认证做借鉴。 1 平面结构及标准该线分为五个区域即一般工作区、控制区、十万级区、万级区、百级区(见图1): 净化面积十万级765平方米、万级356平方米、百级105平方米。送风量50000m³/h,要求温度18~26℃,相对湿度45~65% ,与相邻洁净间之间的静压差应大于5帕,与室外大气的静压差应大于10帕,尘粒、微生物应符合国家标准。送回风方式十万级区、万级区为顶送侧回,百级区为顶送底回。 图1 车间布局图 1.融浆间 2.冷沉淀间 3.观察间 4.女二更 5.羽绒服更衣间 6.中间品检测间 7.总控制间 8.离心机间 9.管廊 10.反应罐间 11.组分库 12.超滤间 13.洗涤间 14.化学试剂配制间 15.静注两球制作间 16.待检品库 17.中间品库 18.灭洁间 19.灯检库 20.定温间 21.冻干机房 22.冻干菌室 23.后加温间 24.控制间 26.轧盖间 27. 旋冻间 28.二更 29.轧盖间 30.分装间 31.除菌间 32.分装间 33.澄清间 34.洁净走廊 35.三更 36.高压干烤灭菌间 37.隧道干烤间 38.准备间 39.烘衣间 40.洗衣间 41.精洗间 42.超声粗洗间 43.内休息间 44.粗洗间45.控制间 46.洁具间 47.材料间 48.脱外包装间 49.胶塞铝塞暂存间 50.小组分制作间 51.男二更 52.洁具间 53.原材料间 54.雨具间 55.值班室 56.仪器室 57.男盥冼间 58.成品库 59.不台格品库 60.检验室 61.包装间 62.管井 63.包材间

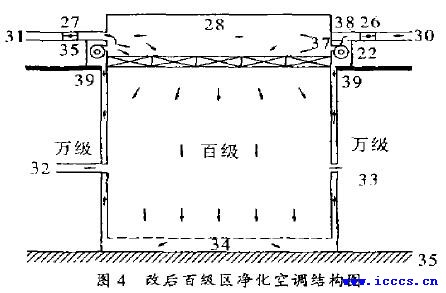

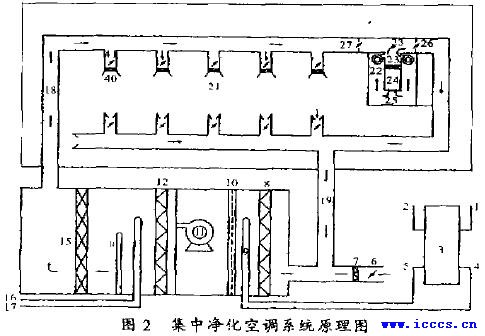

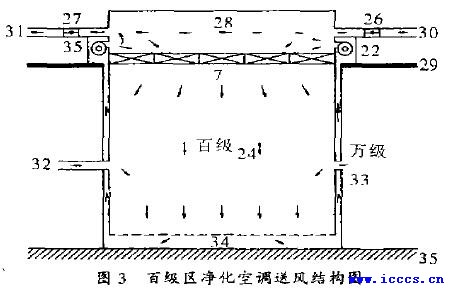

2 设备① 机房风机K14-9×72№8E 电机614瓦 全压1950Pa ② 加压风机DW8-63-4 电机0.84瓦 ③ 过滤器高效过滤器GB03 风量1500mm³/h 初阻力≤220Pa 终阻力≤440Pa 3 净化空调送回风设计3.1 整体供回风结构由于净化面积大,该车间采用集中送风百级区加装低噪音风机二次加压以保证风压、风速(见图2) 图2 集中净化空调系统原理图 1.冷却水入口 2.冷却水出口 3.溴化锂机组 4.冷媒回口 5.冷媒出口 6.41、26、27、风管阀门 7.8、12 初效过滤器 9.表凝器 10.挡水板 11.风机 13.表热气 14.加湿器 15.中效过滤器 16.热气进口 17.热气出口 18-19.主进风道 20.回风口 21.送风口 22.加压风机 23.高效过滤器 24.百级间 25.底回风道 3.2 百级区净化空调送风结构(见图3)图3 百级区净化空调送风结构图 26-27 主风管道进、回风阀 30-31.主进、回风管 29.吊顶彩钢板 23.高教过滤器 33.制品传送带出口 4 投产前调试检测4.1 测试 按图3的结构测试,其结果:除百级间与相邻十万级间的压差为负压不合格外,其它指标均为合格。对此我们将27逐渐关小直至关阀和二次加压风机回风口调小分段进行测试:其结果32、33仍是进风,为不台格,且冷、热风补充不上,空调失去作用,反而因动态工作温度上升,造成不台格。由于调整不能解决问题,我方提出方案对二次加压送风形式改进将37固封、38切开、重新调整27及各阀门(见图4),厂方测试结果合格。 图4 改后百级区净化空调结构图 37.固封处 38.另开口处 39.二次加压回风调节阀 5 认证5.1 本所计量室结果合格(报告略)
|
|||||
