洁净室洁净度的检测及最少采样点的计算
作者:icccs    文章来源:本站原创    点击数:    更新时间:2010-10-26



洁净室洁净度的检测及最少采样点的计算

ICCCS
洁净室及相关受控环境

洁净室洁净度的检测及最小采样点的计算

洁净室 洁净度 检测 测试 最少采样点 最小采样量 Excel公式



洁净度的检测应符合下列规定:

    1、应使用采样量大于1 l/min光学粒子计数器,应根据粒径鉴别能力、粒子浓度适用范围和计数效率等要求选用仪器。仪器应有有效的鉴定合格证书。

    2、最少采样点应按下式计算:

                                             NL=A0.5

式中:

    NL——最少采样点;
      A——洁净室或被控洁净区的面积(㎡)。

    采样点应均匀分布在洁净室(区)的整个面积内,并应位于工作区的高度。

     3、每一采样点的每次采样量应按下式确定:

                                Vs=(20/Cn,m)×100

式中:

        Vs——每个采样点的每次采样量,以l表示,当Vs很大时,可使用顺序采样法。每个采样点的最小采样时间为1min,采样量应至少为2l;

    Cn,m——被测洁净室空气洁净度等级的被测粒径的限值(p/m³)。

        20——在规定被测粒径粒子的空气洁净度等级限值时,可测到的粒子颗数(颗)。

    4、当洁净室区仅有一个采样点时,则在该点应至少采样3次。

关于最少采样点:

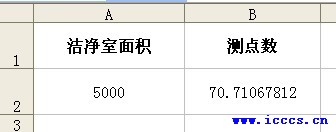

    最少采样点等于洁净室面积的0.5次方,就是面积的平方根,我们可以借助Excel来计算,新建一个Excel工作表,表A1为洁净室面积,表B1为测点数计算结果,在表B2中输入“=POWER(A2,0.5)”,就是计算表A2中的数值的0.5次方,如下图所示:

用Excle计算洁净室最少采样点

洁净室洁净度检测之最少采样点

    按以上步骤设置好后我们在A2中输入洁净室面积为5000㎡,那么B2得出的结果就是洁净室的最少采样点“71”点,也就是说在单个面积为5000㎡的洁净室中,其最少采样点应为71个。
