医院建筑空调设计
作者:未知    文章来源:CCCS    点击数:    更新时间:2007-7-29

医院能耗特点和节能措施

    医院属于高能耗的建筑,医院负荷包括暖通空调、给排水、电力照明以及医务所需的负荷。表17为一些大型综合医院计得到的空调负荷指标,高于一般的民用建筑。医务所需负荷有热水供给、餐厨供应、消毒灭菌和洗涤等。以蒸气为主,也有燃气和电力。其中医务所需的负荷为院内最大的负荷,要占全年负荷消耗的25%~38%。过去只注意一些高压灭菌釜、消毒器、热管道的传热和泄漏等会转化成空调负荷,现在大型的诊疗设备、新型的医疗设施(如水疗康复室)、大型计算机系统、一些生物洁净室系统的风机发热等,都已成为不可忽视的空调负荷,大大改变了医院建筑的空调负荷的组分及各组分的比例。随着我国医院现代化的发展,这些空调负荷的组分及各组分的比例已逐渐接近国外,图2是国外医院的空调负荷的组分及各组分的比例,可供参考。由此可见新风量是最大的负荷。

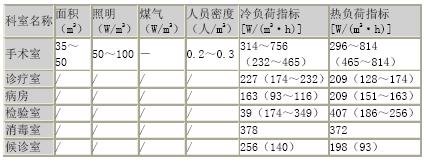

表17 国外医院各科室空调负荷指标

注:表中括号内的数据引自日本。

    医院内所需的新风量大,要求高而且要求排风的地点多,排风量也大,医院有许多科室和部门要排除所产生的尘埃、细菌、臭味、余热、余湿和有害气体,有的科室甚至需要全新风。如何在满足要求的前提下,减少新风量一直是医院空调的一个大问题,如减少各处排风量就是一个有效措施;其次是对新风的热湿处理问题。对于高温、高湿的新风,不一定采用人工制冷,完全可以利用自然能源对新风进行预处理。过去曾采用地下水对新风直接处理,引起了一些环保问题。现在推荐新风采用间接蒸发冷却,新风只作显热交换而无湿交换。或者运用全热交换器,以使进入的新风能够回收排风中的能量,对减少空调负荷的作用很大。在有条件的大系统场合,应采用新风集中处理,这样不但能够进行有效的空气过滤,也可十分方便地采用间接蒸发冷却,或全热交换器对新风作预冷处理,这样也便于维护管理。医院建筑中的门诊大厅,病人在大厅里预检、挂号、然后向各科室分散,最后又集中过来付费、取药等。大门敞开,内无间隔,人员密集,流动量大,是一个集散中心,尽管室内温、湿度要求不高,但新风需要量大,热湿比又小,空调通风往往难以做好,能耗很大,室内空气品质并不好。澳大利亚曾采用全新风间接蒸发冷却的独立系统,在非供冷期单纯进行全面通风,收到很好的效果。

    国内医院多以燃煤锅炉为热源,医院的蒸汽用量很大,据日本的资料介绍锅炉的能耗占全院的能耗70%,而电力占18%,燃气占12%。但是医院用汽量变化也很大,不仅日变化量大,而且季节变化量也大,有时还会出现紧急供汽,因此锅炉设置应以多台为主,并配置不同容量。医院空调完全可以利用冬夏蒸汽供应量的差异,采用吸收式制冷机作为冷源或部分冷源,这是一种值得推广的形式。医院到处是废热水、冷却水、冷凝水,可利用热泵来回收这些废热,进行升温再供热。这是一种间接利用废热的方法,它与废热中是否存在污染无关,不会引起交叉感染,很适合医院。虽然投资高一些,但回收废热量相当可观。节能措施除了锅炉高效率发生蒸气,用户有效地利用蒸汽外,对供热设计中配管是一个很重要的问题。如合理的分区和配管可以缩短输送距离,尽量减少法兰接头、阀门数量,最大限度减少不必要的压力降。加强管道密封、保温,选择良好的疏水器,不要在管道井或天棚中设置疏水器,可大大减少传热和泄漏,也降低了空调负荷。对于一些提前采暖及延迟停止采暖的部门,如果分布分散,当采用专线供热配管,由于热负荷小,管路热损失大。不仅配管费用,而用效果也不理想。可利用消毒用的高压蒸汽系统,中间采用热交换器,转换成采暖系统后再供级这些部门,这样将使系统更为灵活、实用。当然如果这睦部门设置热泵式空调机组,这问题将变得很简单,但耗电也较多。

    随着医院的现代化,医院中采用洁净技术的场所也越来越多。由于净化系统的大风量、高阻力,系统中风机发热已经成为空调的最大负荷,其次是新风负荷。风机发热是稳定负荷,新风负荷是随季节而变化(见图3)。减少风机实际情况计算出所需要的合理送风量,而不要根据推荐的换气次数估算送风量。另外设计风量是按系统过滤器的终阻力时计算,在实际运行时由于过滤器尚未达到终阻力,而使实际风量远远大于设计风量。因此用风机改变转速运行来达到系统定风量运行具有很大的节能意义。如果在系统区分出空调风量和净化风量也是很有意义的。其中空调风量主要是消除室内热湿负荷,必须经过空调箱;而净化风量是为了满足洁净度要求,只需要经过再过滤。级别越高,空调风量占净化风量的比例越小。如使将化风量不回到机房经空调箱处理,直接经过短循环回到洁净室,能十分有效节约输送能,尤其是百级洁净室系统更为显著。从系统中消除风机电机
的发热,如将风机电机设置在空调箱外,在系统中不采用带风机的过滤器送风口等措施也能有效降低风机发热。对于万级或十万级洁净室,尽量采用低阻亚高效过滤器,可大大降低系统的阻力,从而降低风机的输出功率。系统的新风除了上述补偿排风外,一部分新风是为了维持室内正压,作为无组织的渗漏风排到室外。维持合适的正压是减少新风量的关键。正压太小,不能保证洁净空间免遭室外污染空气的侵入;正压太大,系统的新风补充量增加,新风负荷加大。由于设计规范提出的正压值偏小,实际上并没有采用,正压被任意加大造成浪费。表18提供的最小正压值是经过理论计算和大量实践考核,值得在设计中推荐。



 << 上一页  [11] [12] [13] [14] 下一页
