洁净室净化空调机房的布置
作者:icccs    文章来源:本站原创    点击数:    更新时间:2010-4-19



洁净室净化空调机房的布置



    洁净室中的净化空调机房最好靠近要求送风量大的洁净室,力求做到风管线路最短。但从防止噪音和振动来说又要求把机房和洁净室隔开。在洁净室设计中净化空调机房的位置的确定,以上两点都应予以考虑。

目录:

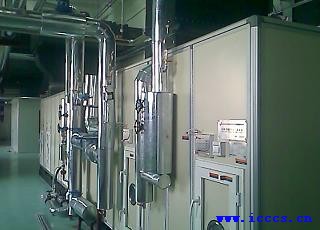

空调机房的隔开方式:图片-洁净室净化空调机房的设计与布置
一、构造分离方式
二、分散方式
三、独立建筑方式

防水、隔振、隔声的处理方法
机房大小



一、构造分离方式

    构造分离方式可分为以下几种:

1、沉降缝隔开式

    使沉降缝在洁净室与机房之间通过,起分隔作用。

2、夹壁墙隔开式

    如果机房紧靠洁净室,不是公用一面隔墙,而是各自有各自的隔墙,两面墙之间留有一定宽度的夹缝。

3、辅助室隔开式

    在洁净室与机房之间设置辅助室,起缓冲的作用。

二、分散方式

    该方式可分为以下几种。

1、屋面上或吊顶上分散式。

    现在常有把机房设置在最上层屋面上的做法,使之远离下面的洁净室,但屋面下一层最好设置成辅助或管理层,或作为技术夹层。

2、地面下分散式

    把机房设置于地下室。

三、独立建筑方式

    该方式为在洁净室建筑之外单独建立机房,但其位置离洁净室最好很近。

四、防水、隔振、隔声

    即使采用上述隔开方式,仍然要注意机房的防水、隔振、隔声问题。

1、防水

    机房地面应全部做防水处理,并有排水措施,特别是对于上层机房。

2、隔振

    为了隔振,应在振源的风机、电机等的支架、底座做防振处理,甚至必须把设备安装在混凝土块上,再用防振材料支撑该板块,该板块的重量应为设备的2-3倍,其尺寸应比刚结构公用底座大50%以上,并应使风机、电机的综合重心与该板块的重心偏距在300mm之内。因此机房地板荷载应取5000Pa为宜,并最好设置小梁以增加承载能力。

3、隔声

    为了隔声、除去系统上的消声器外,大型机房可考虑在墙壁内表面贴附有一定吸声效果的材料;要安装隔声门;切忌在洁净区的隔墙上开门。

五、机房大小

    机房大小,洁净室净化空调系统的空调一般都是风量比较大的,且含有空气净化过滤设备,如初、中效过滤段等,空调器一般都比普通的要大,设计机房时也应注意,并且要根据空调的接管位置以及检修位置合理布置净化空调。
