药厂洁净室给排水系统设计注意事项           ★★★ 【字体:
药厂洁净室给排水系统设计注意事项
作者:icccs    文章来源:本站原创    点击数:    更新时间:2010-4-18



药厂洁净室给排水系统设计注意事项

药厂洁净室给排水系统设计-插图

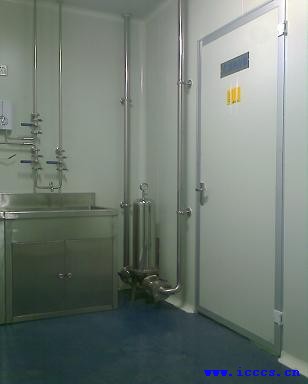

某药厂清洗消毒间照片

在设计药厂给排水系统时,应遵循以下基本要求:

1、药厂内的给水排水干管应布置在技术夹层、技术竖井、地沟管槽内,引入洁净室的支管宜暗敷,且给水排水管道穿过洁净室顶棚、墙壁、楼板等处应采取可靠的密封措施。

2、建筑物内各种给水管道宜竖向布置,在靠近用水设备附近横向引入,从竖管上引出的支管应尽可能短。

3、排水系统应根据派出废水的性质、浓度及水量进行设计,并根据不同情况采取废水处理和综合利用措施,且排水主管不应穿过洁净度要求高的房间。

4、100级(ISO5级)洁净室内不宜设置地漏,10000级(ISO7级)和100000级(ISO8级)的洁净室也应少设置地漏。其地漏所选用的材质应不宜腐蚀,内表面光洁,不易结垢,在构造上应设置密封盖,且开启方便,能防止废水废气倒灌(即含有水封、气封功能),必要时还应根据产品工艺要求消毒灭菌

5、洁净室内与回水管道相连的设备、卫生器具和排水设备的排出口以下部位必须设置水封装置。
