[组图]某电子加工车间净化空调系统       ★★★★ 【字体:
某电子加工车间净化空调系统 新增加湿系统测试情况
作者:黄逸流 福…    文章来源:网络    点击数:    更新时间:2007-7-20





摘 要:该车间面积1080m2,风量9000m3/h,人员100~250人,洁净等级N为6级,生产VCD配件,改造前车间每年11月至下一年3月份相对湿度仅20%~40%,经增加新风加湿系统,采用湿膜饮用水进行加湿,经2003年初测试,车间湿度达到45%~55%,满足使用要求,经过本次试验其他车间也进行了改造,于2004年初投入使用。

关键词:湿膜加湿器  新风机组  洁净加湿

1 工程概况

    三协精机厂位于福州仓山开发区,是生产VCD配件厂,第四净化车间面积1080m2,空调系统送风量为90000m3/h,该工程自1997年投产以来经测定,每年11月至次年3月期间,车间空气相对湿度偏低,最低时仅为20%,大多数均在40%以下,达不到工艺生产要求,影响产品质量。为此,要求对车间空调系统增加加湿处理。

 2  加湿方案

 2.1  该车间基本状况见表1



表1    车间基本状况表

   参数 车间

车间面积m2

风量

m3/h

新风量

m3/h

排风量

m3/h

车间正压值Pa

人数

(人)

J-4车间

1080

90000

12000

8000

10

250

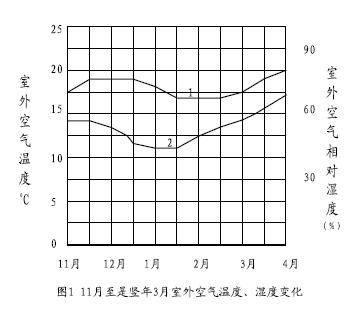

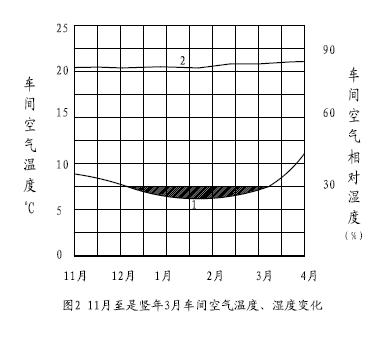

2.1.2车间未增加加湿系统时温湿度状况见图1、图2。

图1

(图 1)

图 2

图 2

2.2  改造方案
2.2.1  加湿标准,根据洁净厂房设计规范(GB50073-2001)[1]本项目洁净等级(N)为6级。车间冬季温、湿度标准,按工艺要求,温度为22~24℃,相对湿度40~50%。

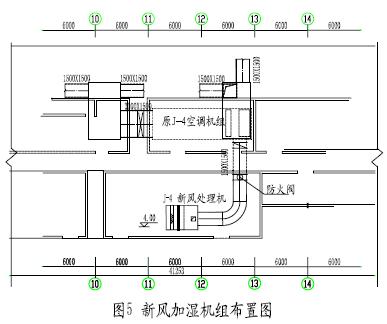

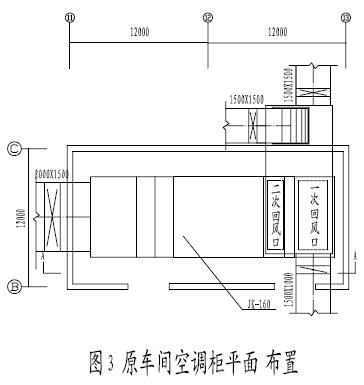

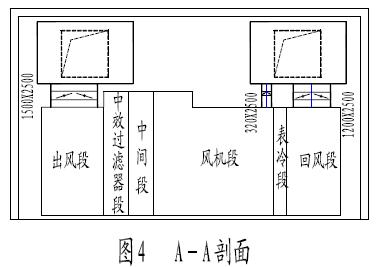

2.2.2  由于原车间空调机房及空调柜(见图3、图4)地位小无法增加加湿段[2],经分析电子车间送风量大、热湿比大造成冬季相对湿度低的原因是冬季室外空气含湿量小,决定在车间附属间屋顶设新风加湿机组一套[3] [4]见图5。

图3



[1] [2] 下一页
