三维乱流型无尘室气流模拟分析
作者：施阳正 陈…    文章来源：网络    点击数：    更新时间：2007-7-25



3. 數值模式

本研究采用美国FLUENT Inc.[3]所开发以有限体积法（Finite Volume Method，FVM）为架构的计算 流体力学仿真软件求解連续方程式（continuity equation）及动量方程式（momentum equation）以模拟流 体运动及热传的现象。基本的传递方程式可表示成通式（1）所示：

其中ρ 为流体密度，φ 为不同传递方程式之变數，Vr为速度向量， Γφeff  表示扩散系數， φS 表示源项(source term）。本研究在數值演算方面，有关对流与扩散项的求解方式选用Second Order UpwindDifference，而速度和压力求解的迭代方法则本计划选用SIMPLE 算法则。紊流场模式是选用标准紊流模式k −ε model。

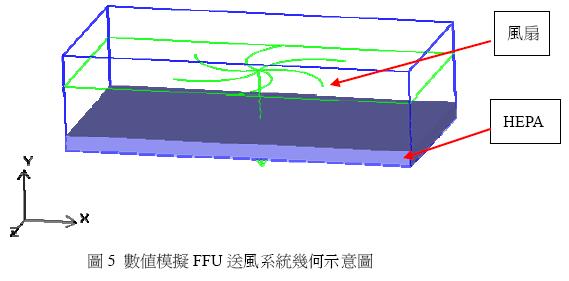

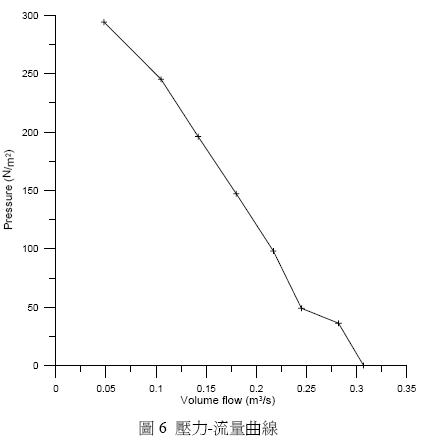

4. 數值模拟设定条件 本文中所建构之FFU 送风系统外型如图5 所示，尺寸为1.2 m × 0.368 m × 0.6 m，为确保所得结果的正确性，除了依照实际尺寸建构几何外型及边界条件设定外，风机性能以实际压力-流量曲线仿真，如图6 示。
