三维乱流型无尘室气流模拟分析
作者:施阳正 陈…    文章来源:网络    点击数:    更新时间:2007-7-25



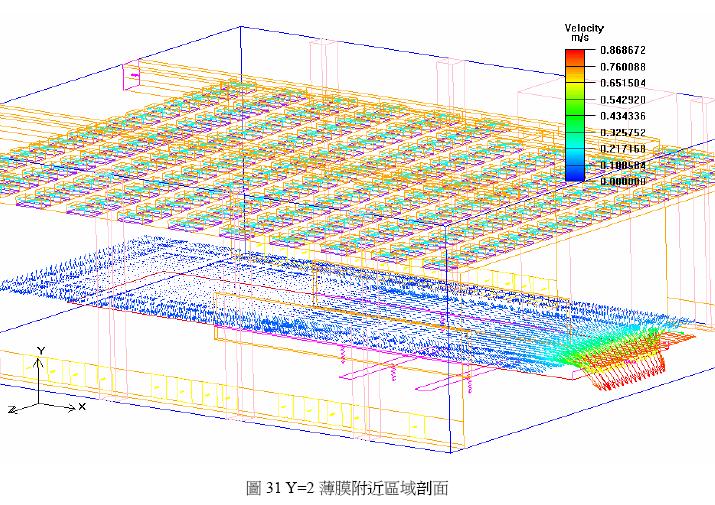

5.1.3 依照Z 方向切其剖面观察气流对薄膜影响

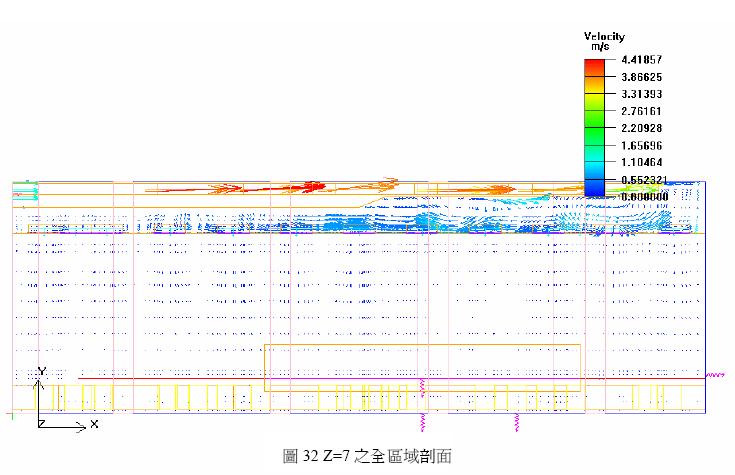

    按Z 方向分别在位置Z=7、Z=8.5、Z=10、Z=11.5、Z=13、Z=15 其剖面,如图32~43。当Z=7 时,如图32~33,因为还没切到薄膜位置(薄膜位置Z=8.05~14.05),所以呈现出气流是往下流动,其平均速度约为0.1m/s;当Z=8.5 时,如图34~35,此位置在薄膜与机台中间空隙旁,因为受到空隙之往下气流的影响,所形成之气簾效应造成气流的旋转,此区域之气流会将较低成之气流往上卷起,而会对薄膜会有particle 附着现象,其平均速度约为0.3m/s。当Z=10 时,如图36~37,此位置之现象虽然没有像位置在Z=8.5 之气廉效应那么严重,但是因为兩个地板回风口中间并没有左右风量來源,故在兩地板回风口中间会有气流打转现象,其平均速度约为0.3m/s;当Z=11.5 时,如图38~39,此位置之现象如位置在Z=10之现象相同,其速度约为0.3m/s;当Z=13 时,如图40~41,此位置也在薄膜与机台中间空隙旁,也因为受到空隙之往下气流的影响,所形成之气簾效应造成气流的旋转,所以此位置之现象如位置在Z=8.5 之现象相同,其平均速度约为0.3m/s;当Z=15 时,如图42~43,也因为没有切到薄膜位置,所以呈现出气流是往下流动,其平均速度约为0.1m/s。
