洁净手术室静电控制
作者:未知    文章来源:网络    点击数:    更新时间:2008-6-11



摘要:本文主要阐述了洁净手术室静电产生的原因、危害以及控制方法和防静电系统构成。

关键词:洁净室、防静电、系统


随着医学科技的发展,手术室对洁净度的要求越来越高。GB50333-2002《医院洁净手术部建筑技术规范》中3.0.1规定,洁净手术部用房分为四级。其中最高级按美国FS209标准划分已经达到100级的标准。
由于洁净手术室的洁净度要求,室内使用大量的高绝缘介质的装饰材料、地面、墙、门、顶棚、隔断、椅子等,这些材料摩擦容易起电带电,不易泄漏释放。一些材料的起电电压见下表。

表1 部分材料起电电压                                            V
静 电 产 生 的 方 法
静    电    电   压(V)
相对湿度
10%--20%
相对湿度
65%--90%
在地毯上走动
35000
1500
在乙烯基地板上走动
12000
250
工作人员在工作台上操作
6000
100
包工作说明书的乙烯封皮
7000
600
从工作台上拾起普通聚乙烯袋
20000
1200
坐垫有聚氨酯泡沫材料的工作椅
18000
1500


在洁净手术室内工作的人必须穿戴洁净工作服和鞋,行走和工作时与不同物质设备器材摩擦会产生静电。如人穿尼龙衣、着塑料胶底鞋缓慢地在清洁的地板上走动,人身体带7000V~8000V静电压;在乙烯基地板上行走可带1200V的静电压(10~20%RH(空气湿度));在地毯上行走可带3500V的静电压(10~20%RH)。
此外洁净手术室的空调气流必须要经过过滤器,净化出口的气流是带静电的,铝制送风口的静电压在500~1000V,ABS送风口的静电压则更高。

洁净手术室的洁净度要求越高,静电带电便越严重。洁净手术室的静电危害主要体现在静电库仑力和静电放电ESD两方面。

静电库仑力的危害主要表现为易吸上粉尘、污物,从而增加病菌等对伤口的感染几率。

静电放电ESD的危害主要是元器件的绝缘氧化膜被击穿,造成精密的设备永久性损伤。

静电放电ESD还会造成噪声、发射电磁波干扰。ESD引起EMI其电磁波的前后峰较尖,信号强,相当与电路中几伏的能量,频率跨越几MHz甚几百MHz的强大噪声,可能引起元器件损坏,设备和传感器不正常工作,甚至引起设备死机,这些都将直接危及病人的安全。

人的ESD或对人的ESD当超过人体电击极限电流5mA以上时,人都会有各种伤害感觉,造成工作人员的情绪不安,操作错误。严重的静电放电甚至能引起易燃气体的爆炸。

因此洁净手术室的静电控制非常重要。GB50333-2002《医院洁净手术部建筑技术规范》中5.3.13明确规定洁净手术室应采取防静电措施。

洁净手术室的静电控制原则是消除和降低静电的产生,在源头消除或减少静电荷的产生和积聚。但是没有电荷――没有放电是最美好的愿望。因为我们不可能避免所有环境中静电的发生,所以一般采用安全地去泄放或中和这些已经产生的静电荷。恰当的接地以及采用导静电或静电耗散材料是主要的方法。

导静电材料和静电耗散材料由于其具有导静电性,也是很好的静电荷泄放材料,而且比金属导体泄放更具有安全性。

常用的防静电系统一般包括有静电耗散层材料、导静电材料层和接地系统三个部分。

静电耗散层材料一般是作为装饰面层材料,表面电极间电阻应为1×107~1×109Ω,其主要作用是:

1、多为彩色表面,提供装饰效果;
2、一般为致密表层,有一定的强度和硬度,提供一些物理理化性能,如耐磨、耐腐蚀等;
3、减少静电荷的产生;
4、保护导静电层。

导静电层一般是作为主要的导静电材料,体积电阻应为1×104~1×106Ω,其主要作用是:
1、降低静电耗散层材料的起电电压,减少静电的产生;
2、加快静电荷的泄放;
3、起到电阻作用,防止其它电流回流,确保安全。

接地系统的主要作用有三,其一是将静电安全的泄漏至大地,防止物体积蓄静电电荷;其二是抑制带电物体静电电位上升,并使这个系统保持相同的静电位,因为静电放电不会发生在具有相同的电位或零电位下的材料之间。其三是屏蔽带电体,防止静电感应的危害。

这三个系统的紧密结合就构成了一个完备的防静电系统。

洁净手术室应设一个独立静电接地系统,包括地面接地金属网支系统、墙面接地支系统、吊顶接地支系统等,以便静电荷的泄放和消除,并使手术室保持相同的静电位。

现有的洁净手术室墙面系统基本上没有采取防静电措施,少数采用了防静电的彩钢板系统,但都没有采用三层结构体系,防静电效能并不好,而且很多情况下还适得其反,加重了静电放电现象。这是由于防静电彩钢板仅仅靠表层厚度仅为10~30μm左右的涂层起防静电效果,底下就是电阻仅为10Ω左右的金属体,整个系统的实际电阻太低,同样极易引起放电现象,而且瞬间的放电电流会远大于5mA以上,对人体造成明显的电击感觉,并会对一些精密的电子设备造成永久性的损坏。此时人若佩戴着心脏起博器,会因电流过大而造成心脏起博器停止工作,造成严重后果。而且,绝大多数的所谓防静电系统都没有接地,这会加剧和放大静电危害的效果。


如何建立合理的手术室墙面的防静电系统呢?除了要有合格的接地系统外,选用合适的材料也是十分关键的。

图1给出了一种标准防静电墙体的结构。

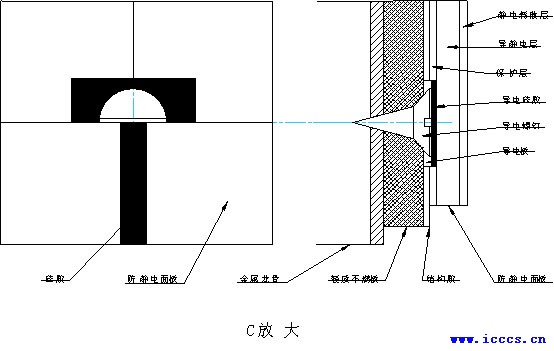

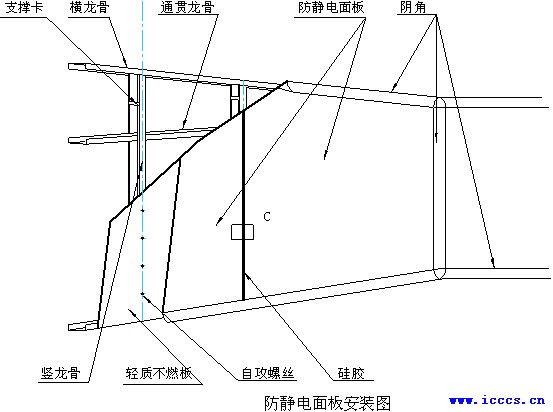

图1   防静电墙体结构图


图中的静电耗散层是防静电的三聚氰胺高压装饰层压板,采用这种板材的目的不仅是要满足防静电的要求,还考虑到手术室特殊环境的要求,能够同时满足洁净、耐腐蚀、耐磨、装饰等多种要求。导静电层是一种新型的无机材料,其体积电阻仅为104Ω,而且是A级不燃材料,在保证静电荷安全泄放的同时还满足了防火要求。接地系统则巧妙的利用了金属龙骨系统,(龙骨接地方式详见图4)不仅解决了接地通路,而且降低了成本,简化了安装工艺。但必须注意的是,作为接地的金属龙骨在安装时必须与墙体或地面完全绝缘,可以采用在膨胀螺丝外加装绝缘套来实现。静电耗散层与导静电层是采用特殊工艺复合成一体,除保证了体积电阻满足需求外,也简化了安装步骤,保证了可靠性。导静电层与接地系统则采用物理连接的方法实现,简单而可靠。由此构成了一个完备洁净手术室的防静电墙面系统。

洁净手术室的地面一般都选用防静电PVC或防静电环氧自流平,这里需要注意的是,由于防静电PVC材料的特性,主要是其添加的碳黑容易在使用中溢出,所以在超过1000级的净化室内不能使用。

无论防静电PVC或防静电环氧自流平也必须包括接地系统、导静电层和静电耗散层。以下图2给出了防静电环氧自流平的结构图。图3给出了接地铜箔分布示意图。


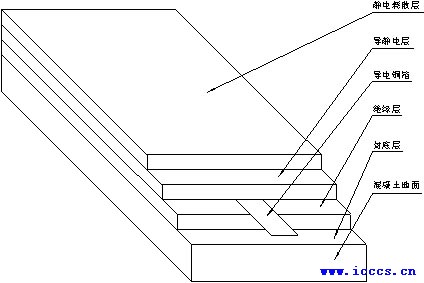

图2防静电环氧自流平的结构图

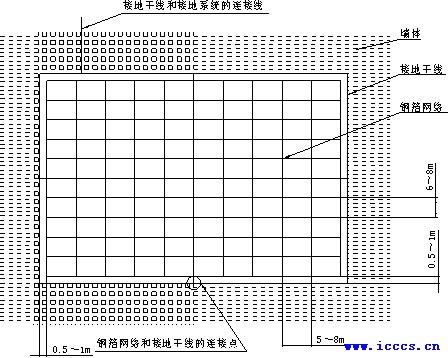

                       图3接地铜箔分布示意图

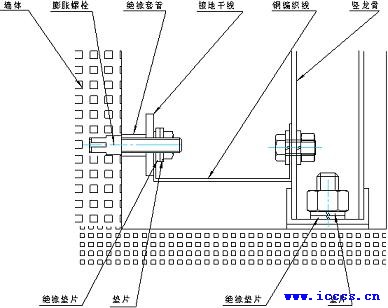

  图4 龙骨接地示意图
吊顶和门系统也可以看作墙体结构,这里不再重复。
墙体接地系统应形成环状结构,并与楼面接地干线连接。接地铜箔每50~100平方米需与墙体接地系统连接,吊顶和门也应单独与环状接地系统有效连接。静电接地电阻应小于4Ω。常用的接地干线和接地支线材料见表2。

表2 接地干线和支线材料
材料
干     线
支     线
室内
室外

紫铜排(带)
25×3mm
25×3mm

镀锌扁钢
25×4mm
40×4mm

铜芯软线
——
——
≮4mm2
多股铜芯屏蔽电缆线

≮10mm2

铜箔带
——
——
宽10-20mm,厚0.1-0.03mm
铜裸线


>4mm2

结束语
防静电是个系统的工程,不仅与材料的选用有关,而且与工程设计、施工有关,还要受到周围环境的制约和影响。所以,防静电系统是一项综合的、复杂的系统工程。
除采用规范的防静电设计和材料外,手术室人员穿上防静电工作服、防静电袜、防静电鞋也可有效的防止静电的产生。

参考文献
《洁净室的静电控制》   罗宏昌
《静电原理》           美国 罗马 纽约
