关于AAABBB层流罩风速达不到要求的原因分析报告         ★★★ 【字体:
关于AAABBB层流罩风速达不到要求的原因分析报告
作者:ketian  …    文章来源:网络    点击数:    更新时间:2007-7-29


问题概述

AAABBB集团生产车间层流罩使用多年未作检修,基本无风量,已无法达到生产要求,经商议由ketian公司提供并更换层流罩上的高效过滤器,更换过后进行风量检测,层流罩出口风速为:0.18~0.34m/s,仍然达不到规范要求,值得注意是的,另外一个层流罩过滤器没有更换,出口风速反而达到0.35-0.4m/s。

原因分析:

   导致风速达不到要求的主要有以下几点可能性:

1、过滤器滤材太密,透风率不好

2、静压箱体漏风太大

3、静压箱结构不合理

4、风机风量不够

5、风机压力不够

我们特别注意到,另外一个层流罩过滤器(按铭牌上的生产日期,应该是2003看更换),出口风速反而达到0.3m/s,因此我们首先从过滤器方面入首解决这个总是。对于出厂的过滤器,ketian公司是目前国内为数不多的能做到逐个检测的厂家之一,投入到市场目前还没有出现质量问题,对于这批过滤器也是逐个检测的,出现这种情况,ketian公司非常重视,为此ketian公司特意做了一个过滤精度较低但透气量较好的过滤器,在总经理的亲自监督下在寒特公司实验室做实验,在风压力150PA的情况下,检测出此过滤器的工作面风速为0.5m/s,然后用此过滤器到AAABBB间层流罩更换,出口风速检测显示0.18~0.25m/s,仍然达不到规范要求。显然,问题不是出在过滤器上,第一种可能排除。

我们在技术层里检查了静压箱,发现并无严重漏风现象,因此第二种可能也排出。我们仔细察看了静压箱结构,与国内普通做法一致,因此第第三种可能也排出。

我们拆外过滤器后,认真察看风机并量了相关尺寸,风机出风口尺寸为320×240,即为0.0768m2,出口风速为5.5~12.5 m/s,取平均风速9 m/s,则系统的风量为:0.0768×9×3600×6=14929m3/h,过滤器的面积为:1.220×0.610 ×12=8.93 m2,按理论计算,层流罩出口风速在14929÷8.93÷3600=0.46 m/s,应该说风量是够了。

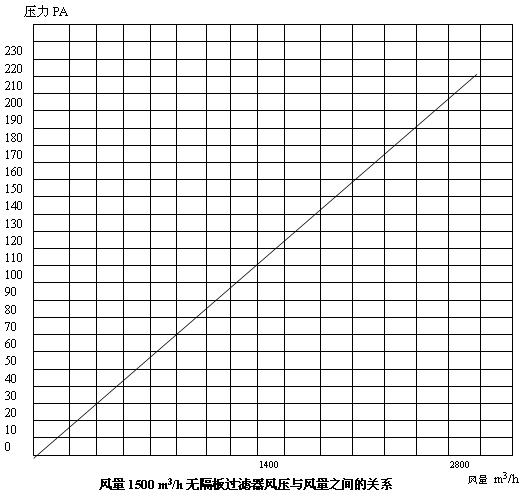

我们对压力进行检测,用Dwyer 0~600PA压差计,检测出静压箱与室内的压力为40PA,这个数据实在是太小了,在检测风机出口风速时我们就感觉到压力偏小了,因为一般风机出口风速都在20m/s以上,而现在的风机出口风速只有5.5~12.5 m/s,不过实检测数据让我们吃了一惊。以下是风量1500 m3/h有隔板过滤器风压与风量之间的关系图。

    从以上图表看出,风压越大,高效过滤器的透风量就越大,要想达到高效过滤器额定透风量,风压就要大于220PA,现在静压箱的实测的风压只有40PA,满足不了过滤器额定风量的要求。

为什么另外一个系统的风速能达到0.35m/s呢,这个问题怎么解释?为找到这个问题,我们到技术层拆开风机进行查看,发现用的不是同一种风机,出厂日期也不一样,ketian更换的系统风机出厂日期为90年,转速为1130,另一个系统为96年,转速转速为1650,实测的风压也不一样,另外一个的风压是65PA,比ketian更换过滤器的系统40PA要大25PA;另外我们还特别注意到两个问题,一是ketian更换的系统风机由于从出厂日期运行到现在已有16年之久,电机运行声响也有些异常,风机出风也极不稳定,时大时小,时快时慢,二是可能厂家意识风机风压不够大,另一个系统(风速达到0.3m/s的系统)静压箱加了导流系统。

结论:经过实验检测分析,我们得出的结论是,风机原本的风压不高,再加之运行多年未做保养,运转已不正常,风压远远达不到要求,导致层流罩出风量不足,风速不够。

后记:由于电子产品对生产环境要求较高,电子工业生产车间高效密度很大,一般采用FFU或层流罩送风,噪声问题一直是个头痛的问题,风机风压大了噪声验收通不过,风压小了,无法克制高效的阻力,风速达不到。高效初阻力一般为180~220PA,当终阻力大于初阻2~2.5倍时高效报废,因此在洁净系统中,一般风机都应选风压≥500PA的风机,但出于噪声原因,很多设计者还是选用小风压的风机,因为验收都是在设备安装好之后就进行的,问题还显示不出来,但当系统运行时间久了,风机风压风量都会损失,各种问题就显露出来。
