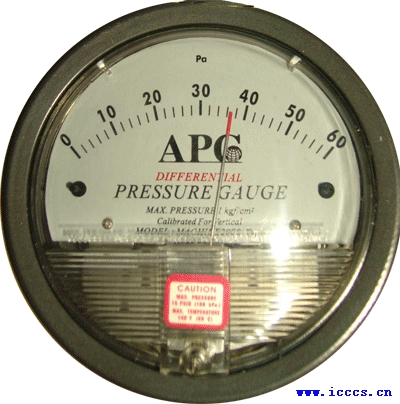

APG M2000气体微差压表
APG差压表是利用简单、无摩擦的磁体螺旋运动，以橡胶膜片作为敏感元件而进行测量工作的弹性式压力表，它能利用指针迅速指示出被测气体的压力，无论是正压、负压或差压。此设计具有防震、摇动和过压的功能。而且表内无需充注液体，也就没有气化、冻结、异味的问题出现。
具体应用：
差压表被广泛应用于测量风扇和鼓风机的压力、过滤器阻力、风速、炉压、孔板差压、气泡水位及液体放大器或液压系统压力等，同时也用于燃烧过程中的空气煤气比值控制及自动阀控制，以及医疗保健设备中的血压和呼吸压力监测。
适用行业：
医疗卫生、微电子、航天航空、环保工程、生物工程、制药、楼宇智能、暖通空调、食品饮料、精密电子加工等
特点：
·磁链接传动机构从根本上消除了齿轮传动所产生的磨擦。
·表内无需充注液体。
·无惯性、无漂移的指针运动。
·本质上没有滞后。
·极好的抗震动、抗抖动性能。
·可测正、负差压。
·多种量程可选，最小0 ~ 60Pa，最大0 ~ 210KPa。
·2组压力接口（侧面背面）+ 3种安装方式 = 自由灵活的应用。
·良好的精度，合理的价格。
一、簡介
APG MACHINE2000系列差压表是利用简单、无摩擦的磁螺旋运动，以橡胶膜片作为敏感元件而进行测量工作的弹性式压力表，它能利用指针迅速指示出被测气体的压力，无论是正压、负压或差压。此设计具有防震、摇动和过压的功能。
二、技術指標
环境温度：-20 ~ 80℃
额定压力：-68 ~ 103KPa
过压：约172KPa时橡胶过压塞被冲开。
过程连接：高压和低压孔均为1/8″椎管螺纹，两组（侧面和背面各一组）
外壳材质：压模铸铝，主体和铬化铝部件经过，外部最终涂层暗灰色。
精度：在21℃下为±2%FS（- 125PA;250PA型为3%，-60PA，型为4%）
标准附件：2个1/8NPT堵头，2个1/8″螺纹橡胶管接头，和3个带螺钉的嵌入式安装螺钉卡
据国家GMP药品生产验证指南对洁净厂房的要求，我们建议选型
三：操作方法
测压力：用导气管将压力源与两个高压口中任意一个相连，将不用的一个堵住；使一个或两 个低压口通大气。
测差压：用导气管将高压源与两个高压口中任意一个相连，用导气管将低压源与两个低压口中任意一个相连；将表上不用的两个取压口堵上。
测负压：用导气管将压力源与两个低压口中任意一个相连，将不用的一个堵住；使一个或两个高压口通大气。
1.对车间或房间加正微压(5-10Pa)，选用0-60Pa微差压计。
2.检查粗、中、高效空气过滤器的过滤效果，选用2000-125、250Pa、500Pa或1Kpa等差压计，随时观测过滤网的压差，以便更换过滤器。
量程表
|
Pressure Range |
|
Pressure Range |
|
0 -60Pa |
0 – 2KPa |
0 – 25KPa |
|
0 – 125Pa |
0 – 2.5KPa |
0 – 30KPa |
|
0 – 250Pa |
0 – 3KPa |
-60~0~60Pa |
|
0 – 500Pa |
0 – 5K |
-125~0~125Pa |
|
0 – 750Pa |
0-8KPa |
-250~0~250Pa |
|
0 – 1KPa |
0-10KPa |
-500~0~500Pa |
|
0 – 1.5KPa |
0-15KPa |
-1~0~1KPa |
五、 零點調節
在表的表面可看到1個可調一字螺絲: 让表处于常压状态下,当指针不在零位时,可细调此螺丝到零位.

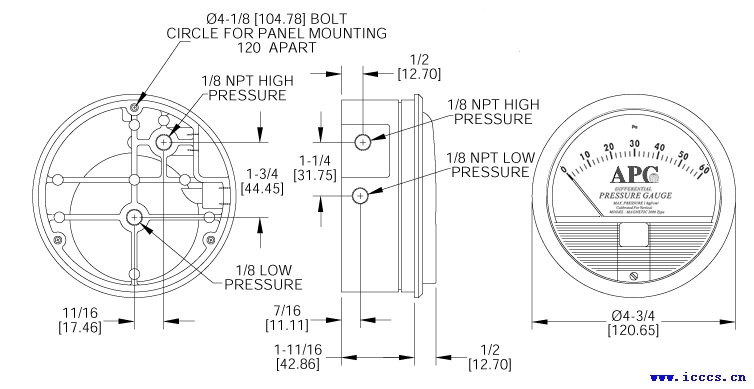

六、 結構圖(mm)
|
