洁净室的压差的控制方式
作者:icccs    文章来源:本站原创    点击数:    更新时间:2011-4-2



洁净室的压差控制方式

www.icccs.cn
洁净室及相关受控环境

    实现洁净室内的压力控制,通常的技术措施是调节送风量与回风量和排风量之间的匹配关系。当送风量大于回风量与排风量之和时,可实现正压洁净室;反之则可实现负压洁净室(生物安全实验室是不设回风的)。

    维持洁净室一定压差所需的风量,国内较多采用房间换气次数估算,或采用缝隙法计算,二者相比,后者较估算合理准确。

一、回风口控制

    1、调节回风口上的百叶角度维持室内静压值
    2、在回风支管上安装调节阀调节回风量
    3、在回风口安装空气阻尼层

二、余压阀控制

    余压阀是一个简单的平衡调节装置。通过调解安装在洁净室内的余压阀上的平衡压块来实现洁净室压差的控制,即当洁净室内正压值大于平衡块置于所标定的值时,余压阀处于开启状态,调节室内压力;反之,则余压阀处于关闭状态。

洁净室的压差控制方式

图:设有全压阀的正压控制装置

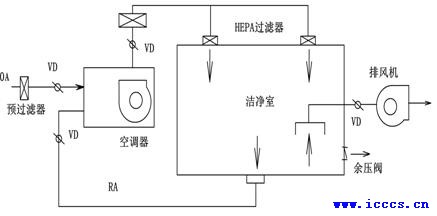

洁净室的压差控制方式-设有余压阀的正压系统
图:设有余压阀的正压系统



三、压差变送器控制

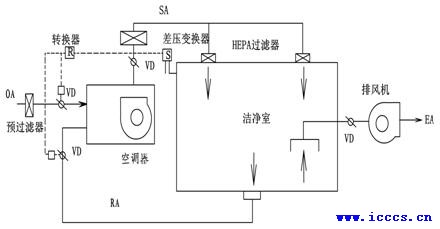

    对技术条件要求较高情况,可考虑采用自动控制,见下图:自动控制新、回风量的系统。

洁净室的压差控制方式-自动控制新、回风量的系统

四、微机控制

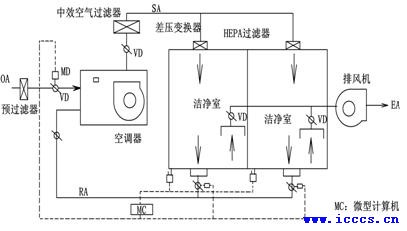

    对于正压值各不相同的多个房间的压差控制,利用微机或单片机控制最为合适;间下图:用单片机或者微机控制的多室正压的方案示意。

洁净室的压差控制方式-用单片机或者微机控制的多室正压的方案示意
