风机单元FFU仿真人员经过生物安全柜对气流的影响 | ||||||||||||||||||||||||||||||||||||||||||||||
作者:Alexande… 文章来源:ESCD 点击数: 更新时间:2007-10-10 | ||||||||||||||||||||||||||||||||||||||||||||||

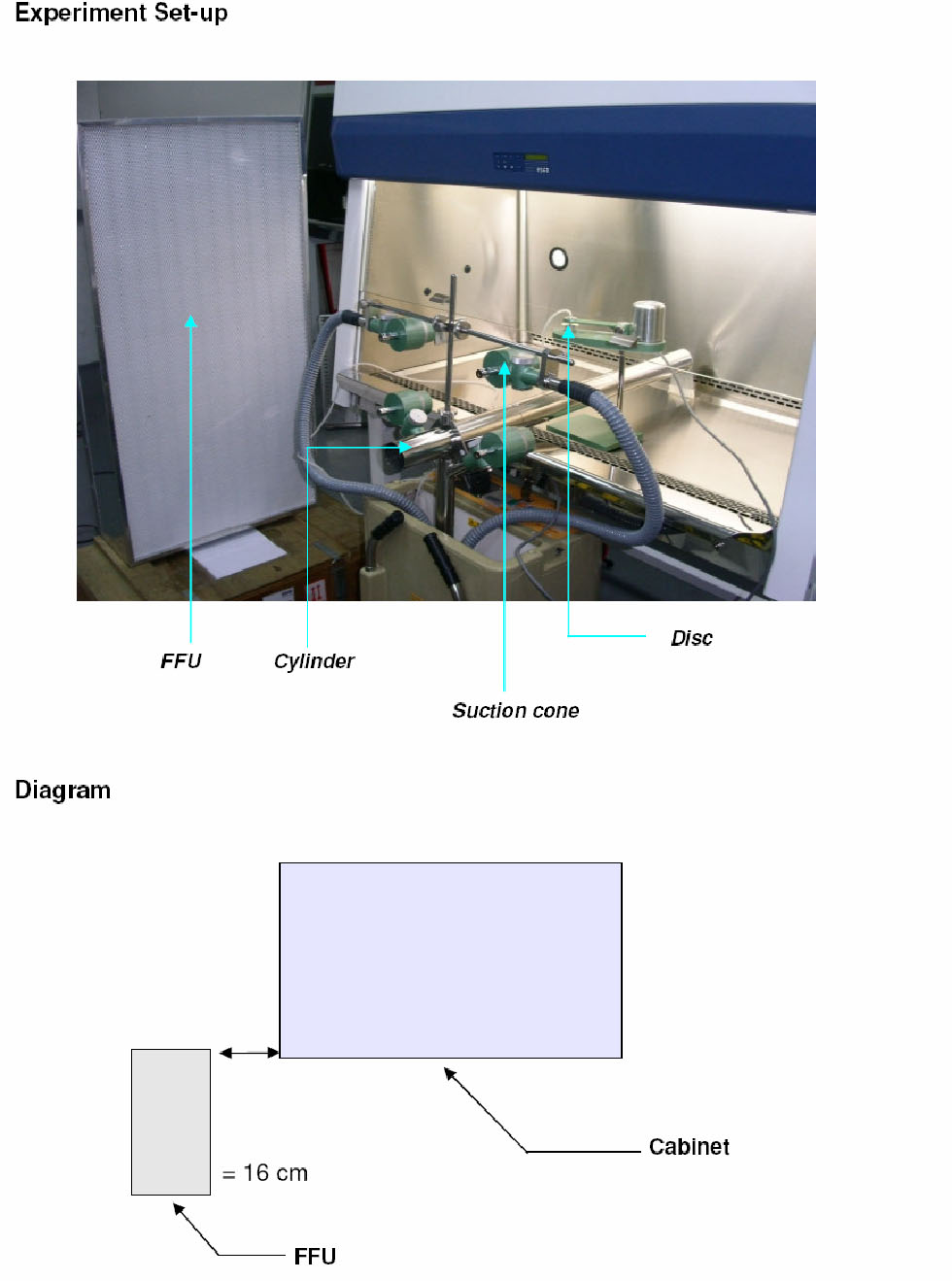

试验目的 这项试验用于验证我司设计生产的生物安全柜(后简称"安全柜")可以在外部气流的干扰下,例如人员在安全柜前的走动,实现对工作人员的保护。在此项实验中,风机单元(后简称"FFU")用于产生气流干扰以模拟人员经过安全柜的状态。FFU是用于洁净室的一种环境控制设备,它是由一台小型风机,控制器和ULPA过滤器组成的"铁盒"。它可以形成定向的均匀气流。 试验方法 根据IEST-RP CC002.2标准检测FFU的气流 一台经过校准的风速仪被放置在安全柜工作区内,在距离过滤器表面15cm的距离测量面风速。过滤器面表测量经过分段取点,测量点距离安全柜内表面15cm,彼此闲距30cm. 测量过程 被作为样机进行此项检测安全柜型号为LA2-4A2(2代表美国电源规格),系列号为2004-7328。安全柜被设置在额定风速(进气流0.53m/s,下沉气流0.35m/s)。FFU被安置与安全柜前窗操作面平齐,且距安全柜右侧水平距离为16cm的位置,其风机鼓出的气流与安全柜进气流以及前窗中心线垂直。 碘化钾法(KI-Discus,后简称"KI法")检测将用来测试人员保护的有效性。来自欧洲标准检测的KI法比常规的微生物挑战对人员保护的检测更加严格。KI收集盘被安置在安全柜的正前方,不锈钢圆柱体被安置在安全柜工作区内模拟通常操作时的状况(操作者手臂所带来的干扰)。安置在安全柜工作区域内的KI离心式散布盘制造出KI微利气雾(模拟实验中可能出现的气溶胶),四个吸入式收集器在安全柜外模拟操作者工作时候的呼吸动作,吸入孔安有过滤器可以收集沉淀所有空气中携带的KI微滴,并会形成清晰可辨认的褐色点状物。 通过要求: 每个过滤器获得的褐点总数不能超过62个,这相当于人员保护指数(简称"APF")100,000,也就是指每一百万个微粒中不能多于一个会通过前窗逃逸。如果没有褐点,这相当于APF指数超过6,200,000。
结果 KI-Discus
气流读数 FFU气流速率 温度:27 C Td: 16 C 修正前:
平均值:0.84m/s 修正后:
平均值:0.87m/s 总结: 此试验模拟人员在安全柜前方走动所带来的气流扰动(外界气流破坏气帘进入安全柜工作区)。经过KI法的实际检测,Esco LA2安全柜可以在外界风速影响高达0.87 m/s的情况下仍然保持良好的人员保护能力。
|
||||||||||||||||||||||||||||||||||||||||||||||
